Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: JUNPU
Сертификация: ROHS, CE, CCC
Номер модели: JP-P23W
Условия оплаты & доставки
Количество мин заказа: 1 кусок
Цена: Подлежит обсуждению
Упаковывая детали: Стандартная сильная коробка коробки
Время доставки: 1 | 10 рабочих дней
Условия оплаты: T/T, западное соединение, кредитная карточка через Alibaba
Поставка способности: 10000peeces в месяц
Название продукта: |
Оптоволоконный узел XGS PON WDM FTTH |
Приложение: |
10Г, СГС ПОН |
Получать силу: |
-1 | -20dbm (цифровое) |
Выходные порты: |
1 или 2 выхода |
Уровень выхода: |
82dbuv |
С Wdm: |
да |
Рабочая длина волны: |
1550/1490/1310нм/1277нм |
Источник питания: |
DC5V |
OEM: |
да |
Пропускная способность: |
45-862MHz/1000MHz |
Название продукта: |
Оптоволоконный узел XGS PON WDM FTTH |
Приложение: |
10Г, СГС ПОН |
Получать силу: |
-1 | -20dbm (цифровое) |
Выходные порты: |
1 или 2 выхода |
Уровень выхода: |
82dbuv |
С Wdm: |
да |
Рабочая длина волны: |
1550/1490/1310нм/1277нм |
Источник питания: |
DC5V |
OEM: |
да |
Пропускная способность: |
45-862MHz/1000MHz |

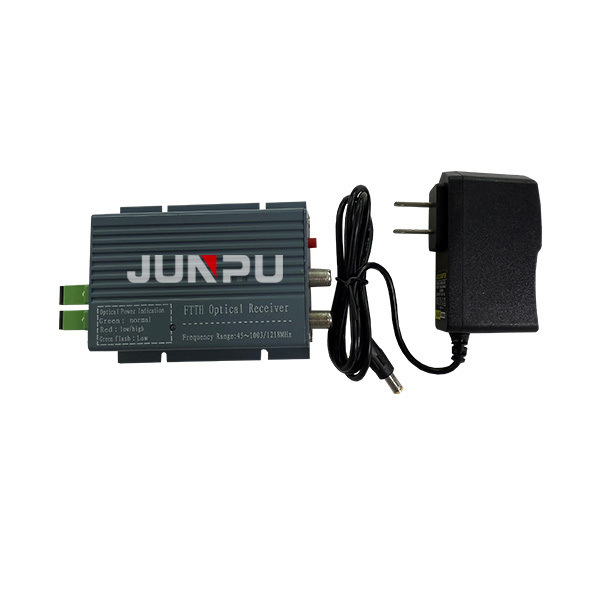

XGS PON WDM FTTH оптоволоконный узел с питанием
Описание:
Алюминиевая оболочка с хорошей теплодисперсией.
* Принимает модуль GaAs в качестве модуля усиления радиочастот, оптический диапазон приема для цифрового сигнала может достигать.
* Диапазон управления AGC -3 ~ 12 дБм, уровень выхода не меняется.
* Проектирование с низким потреблением и общее потребление менее 3 Вт, высокий надежный коммутационный источник питания.
* Поставка с оптической схемой проверки.
*Оптический разъем SC/APC или FC/APC.
* Реализовать 8В входный порт питания способа питания.
Техническая спецификация:
|
Положение |
Описание | Стоимость | Единица | Условия / Примечания |
| Оптические спецификации (предварительный путь) | ||||
| 1 | Длина волны | 1550/1490/1310 | nm | Коммуникация |
| 1490/1310 | nm | Для ONT | ||
|
2
3 |
Диапазон ввода оптической мощности | -18+2 | dBm | |
| Диапазон AGC | - 2 - 12 | dBm | ||
| 4 | Оптическая потеря обратного ввода | ≥ 45 | ДБ | |
| Спецификации радиочастотного излучения (предварительный путь) | ||||
| 4 | Пропускная способность | 47 ‰ 1003 | МГц | |
| 5 | Плоскость | ±1.0 | ДБ | 47 ‰ 1003 МГц, при 25 °C |
| 6 | Наклон | 0~2.0 | ДБ | 47 ‰ 1003 МГц, при 25 °C |
| 7 | Температурная устойчивость | ±1.5 | ДБ | В диапазоне рабочей температуры (-25 ~ + 65 °C) |
| 8 | Уровень выпуска | 75±2 | dBuV | -15dBm входной оптической мощности, аналоговый канал, модуляция на канал 4,0%, в точковом испытании 860MHz, при 25°C |
| 9 | Импеданс | 75 | Омм. | |
| 10 | Потеря возврата ((47 ‰ 1000 МГц) | ≥ 12 | ДБ | При 25 °C |
| 11 | МЭР | ≥ 30 | ДБ | -15~-5dBm входной оптической мощности |
| ≥ 24 | ДБ | -20~-16, входная оптическая мощность | ||
| 12 | Сила | < 1.0 | W | |
| Параметры окружающей среды | ||||
| 13 | Операционная температура | - 25 ¢ 65 | °C | |
| 14 | Температура хранения | -40 ¢ 70 | °C | |
| 15 | Влажность хранилища | ≤ 95 | % | Неконденсация |
| Интерфейс пользователя | ||||
| 16 | Тип оптического соединителя |
СК/АПК, SC/PC выключен |
SC Факультативный, См. рисунки 4 и 5 |
|
| 17 | Электрическое питание | DC5V/0,5A | Внешний адаптер, см. рисунок3 | |
| 18 | Выход RF | Коннектор RG6 |
Необязательно, См. рисунки 1 и 2 |
|
| 1 или 2 порта | ||||
| 19 | Оптический индикатор |
Красный или Зеленый цвет |
Оптическая мощность < 16 дБм, красный Оптическая мощность > -16 дБм, зеленый См. рисунок6 |
|
| 20 | Жилье | 90х85х25 | мм | |
| 21 | Вес | 0.15 | в кг | |
